2013-E0533

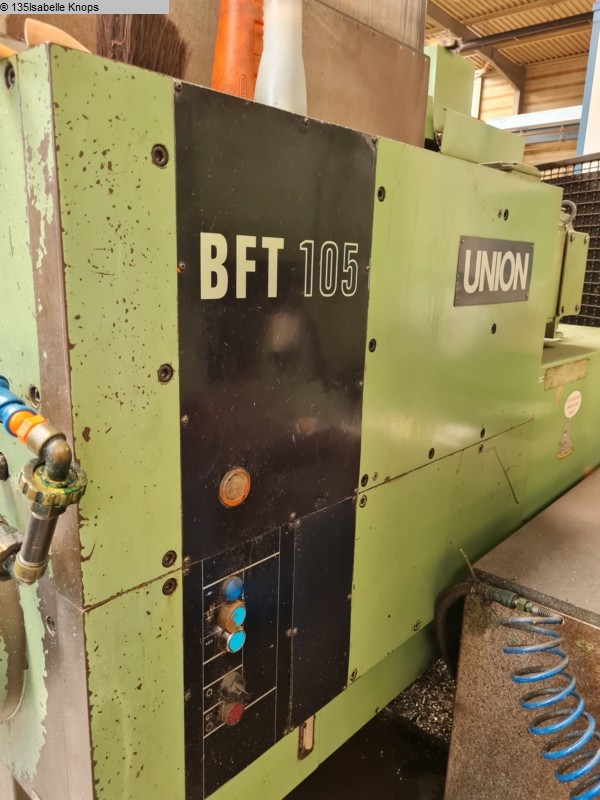

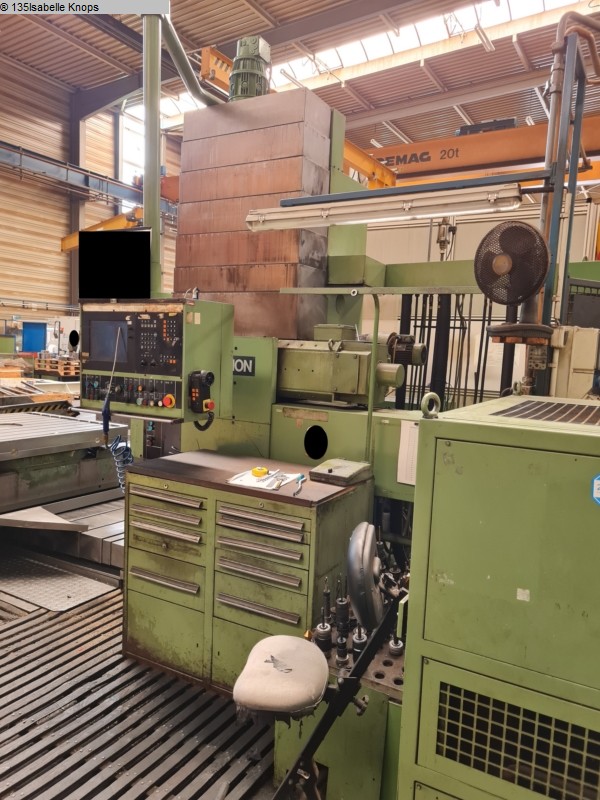

CNC Horizontal-Bohr- und Fräsmaschine | Fabrikat: UNION | Typ: BFT 105
Baujahr: 1990

Arbeitsverfahren:
Bohren, Aufbohren, Ausbohren, Feinbohren, Reiben, Senken,
Gewindebohren, Fräsen, Zirkularfräsen, Gewindefräsen.

Die Maschine kann nach Terminabsprache unter Strom besichtigt werden.
Zustand: Sehr gepflegt gebraucht / betriebsbereit.

TECHNISCHE DATEN:
Verfahrwege:
– X-Achse (Tischquerbewegung): 1.750 mm
– Y-Achse (Spindelstockhöhenbewegung): 1.250 mm
– Z-Achse (Tischlängsbewegung): 1.175 mm
– B-Achse (Tischpositionierung): 360
– W-Achse (Bohrspindelaxialverstellung): 450 mm

Aufspanntisch:
– Aufspannfläche: 1.250 x 1.400 mm
– Werkstückgewicht max. bei zentrischer Spannung: 4 t
– T-Nutenabstand: 125 mm
– T-Nutenbreite: 22H7 mm
– Zentrierbohrung: 250 mm

Bohrspindel:
– Durchmesser: 105 mm
– Axialverstellung: NC-gesteuert
– Werkzeugaufnahme:
* mit Kegelschaft: A 50 TGL 7837
* mit Steilkegel: A 50 DIN 2080
* mit Spannbolzen: UNION 95-2805 (A 50 TGL 42620) DIN 69872-28

Drehzahlen:
– 3 Reihen stufenlos: 4 – 2.500 U/min
– Antriebsleistung: 23,7 kW
– Max. Spindeldrehmoment: 2.500 Nm

Vorschübe:
Vorschubbereich stufenlos
– X,Y,Z-Achse: 1 – 5.000 mm/min
– Eilgang X,Y,Z-Achse: 10.000 mm/min
W-Achse: 5.000 mm/min
B-Achse: 3,2 U/min
– Max. Vorschubkraft X,Y-Achse: 16.000 N
Z-Achse: 25.000 N
W-Achse: 5.000 N

Aufstellung:
– Gesamtanschlusswert: 50 kW/130 A
– Spannung/Frequenz: 380 V/50 Hz
– Maschinengewicht ca.: 17 t
– Raumbedarf: 6.560 x 4.370 x 3.450 mm

AUSSTATTUNG:
– 5-Achsen-Bahnsteuerung: Heidenhain TNC 355
– Schwenkbares Bedientableau mit zentraler Bedienstelle
– Elektronisches Handrad
– Weiteres umfangreiches Zubehör, wie Werkzeughalter, Bohrer, Fräser
und Werkzeugwagen und -schränke
– Umfangreiche Dokumentation verfügbar (Fundamentplan, Schaltpläne,
Hydraulikdoku, Betriebsanleitung und Ersatzteillisten, Programmierlisten)

Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben
und zur Ausstattung. – Zwischenverkauf vorbehalten –
