2013-E05444
5-Achs-Bearbeitungszentrum | Fabrikat: MATEC | Typ: 30 HV | Baujahr: 06/2008

Teilespektrum: Stahl-, Guss- und Schweisskonstruktionen.
Die grosse X-Achse und der um 105 nach beiden Seiten schwenkbare Kopf sind
ideal für die Mehrseitenbearbeitung langer Profile oder Wellen.

Die Maschine kann nach Terminabsprache unter Strom besichtigt werden.
Zustand: Funktionstüchtig / betriebsbereit.

Betriebsstunden (07.09.2026):
Steuerung ein: 76.085
Maschine ein: 62.198
Programmlauf: 26.653

TECHNISCHE SPEZIFIKATIONEN
Verfahwege:
– X-Achse: 3.000 mm
– Y-Achse: 800 mm
– Z-Achse: 1.100 mm
– A-Achse: +/- 105
– B-Achse: 360

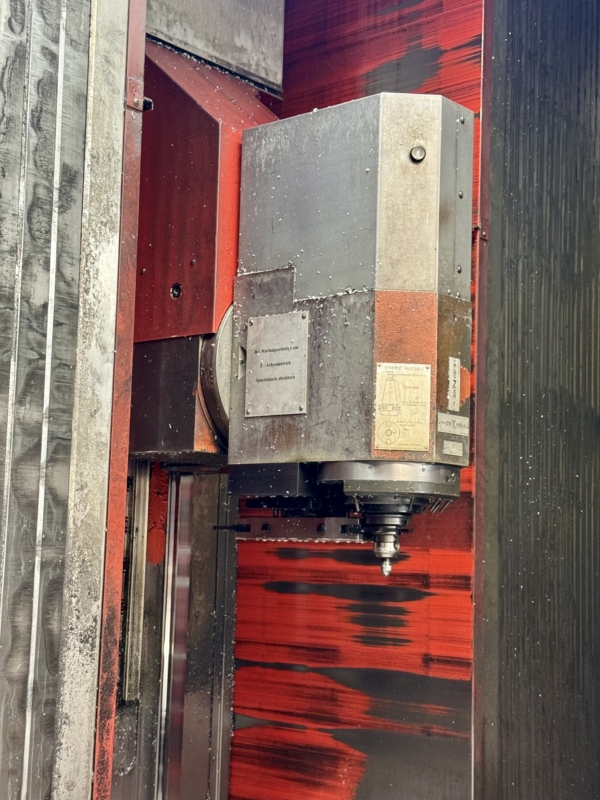

– 1-Achs-NC-Schwenkkopf, +/- 105 Grad schwenkbar
– Drehzahlbereich: 20 – 9.000 U/min
– Antriebsleistung Motorspindel erhöht: 30 kW
* Drehmoment max.: 190 Nm
* Bohrleistung in Stahl: ca. 60 mm
* Fräsleistung: ca. 500 cm3
* Gewindeschneiden: M30

AUSSTATTUNG:

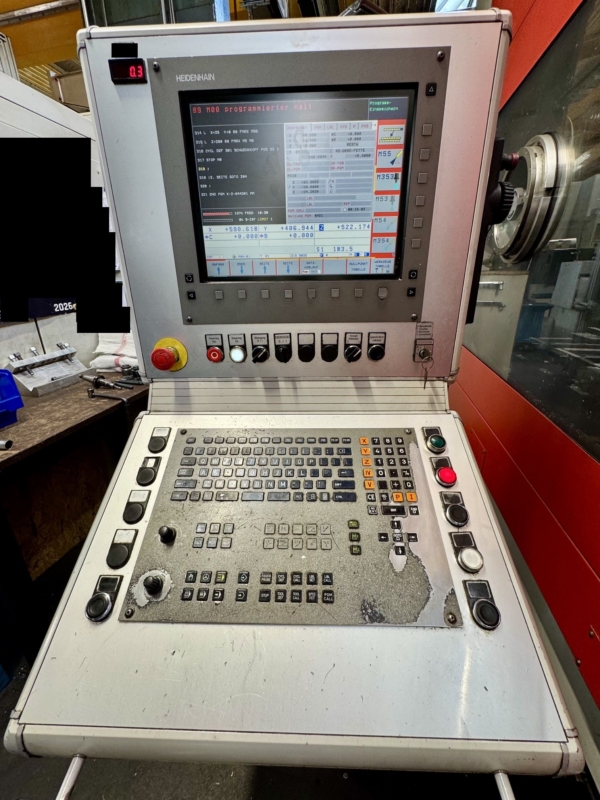

– CNC-Steuerung: HEIDENHAIN iTNC 530
– NC-Rundtisch, Fabrikat: KESSLER, im Maschinentisch eingelassen, SKH-NC 6/800
* Planscheibe horizontal, Durchmesser: 800 mm
* Direktes Messsystem für den NC-Rundtisch
* Teilgenauigkeit: : +/- 12″
* Transportlast max.: 2,5 t
* max. Tangentialmoment mit Klemm.: 6.500 Nm,
einschliesslich Motor (AC) mit angebautem rotativem Messsystem sowie
hydraulischer Klemmung und inkl. zusätzlicher CNC-Achse

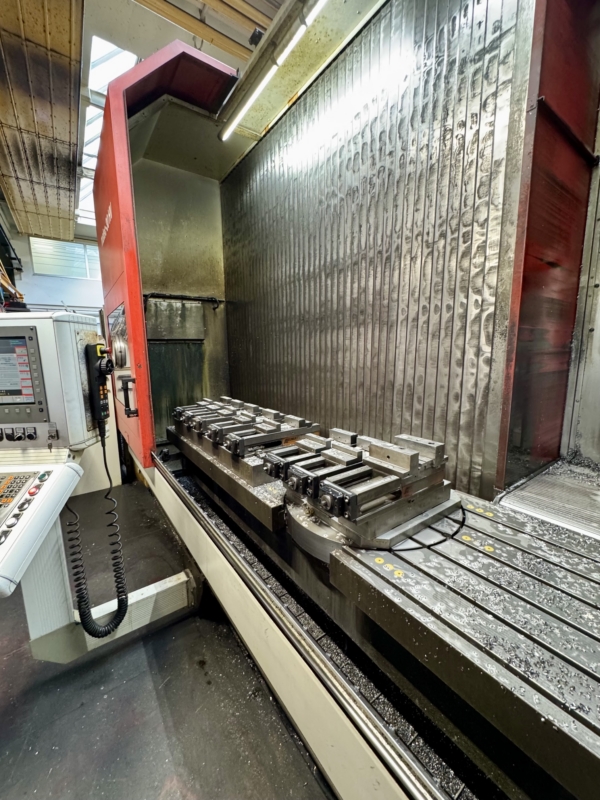

– Aufspannplatte:
Breite / Länge: 835 / 3.500 mm
Anzahl T-Nuten: 7
Nutenbreite: 18-H8
– Amperemeter Hauptspindelantrieb
– Werkzeugmagazin: 48 Plätzen

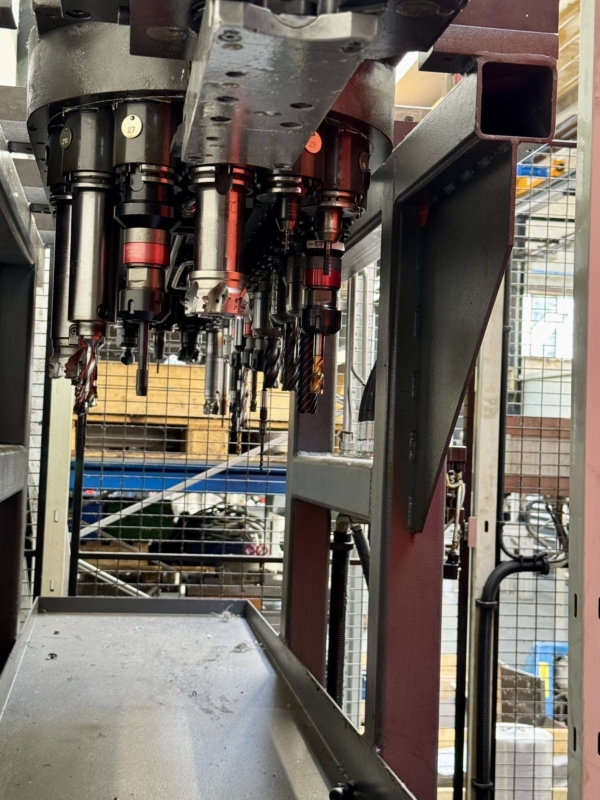

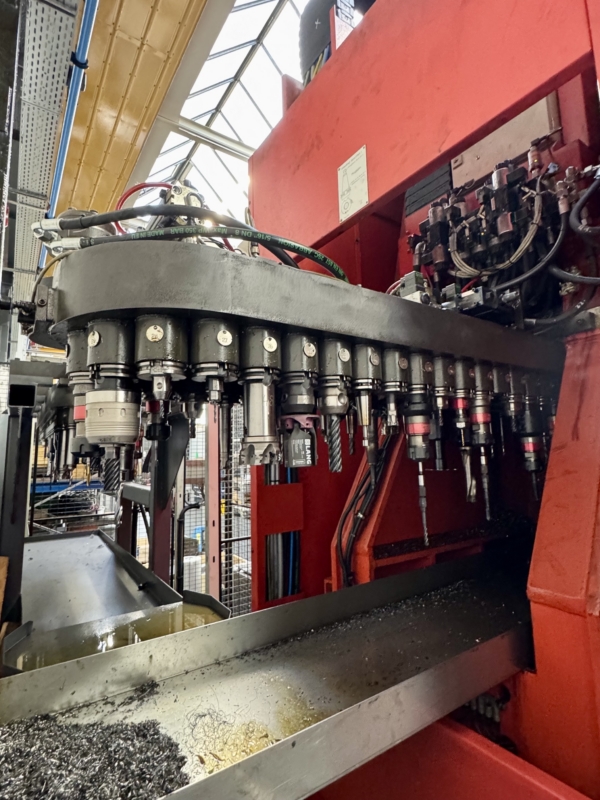

– Zusatzwerkzeugmagazin: 48 Plätze, inkl. Werkzeugwechsler, Sondersoftware
und Bedienfeld zur Beladung der Werkzeuge während die Maschine im Automatik-
betrieb läuft
– Arbeitsbereich:
* Eilgang: 30 m/min
* Vorschub: 30.000 mm/min
– Spindel:
* Konus/ Aufnahme: SK40, DIN 69871
* Drehzahl: 9.000 / 30 kW
– IKZ / Innere Kühlmittelzufuhr 40 bar (Papierbandfilter, Tankinhalt: 450 l)
– Kühlmittelhochdruck an den Aussendüsen
Kühlmittelhochdruckpumpe umschaltbar über M-Funktion im Teileprogramm auf die
Aussendüsen am Spindelstock, 20 bar.
– Durchflusswächter Kühlmittelzuführung
– IK-Druckluft durch das Werkzeug
– Öl-Zentralschmierung
– Ölnebelabsauganlage
– Direktes Messsystem X-, Y-, Z-Achse
– 3D-Messtaster, Fabrikat: RENISHAW RMP 60,
mit Funksignalübertragung zur Steuerung inkl. Steuerungssoftware
– Werkzeugbruchkontrolle
– Werkzeuglängenvermessung

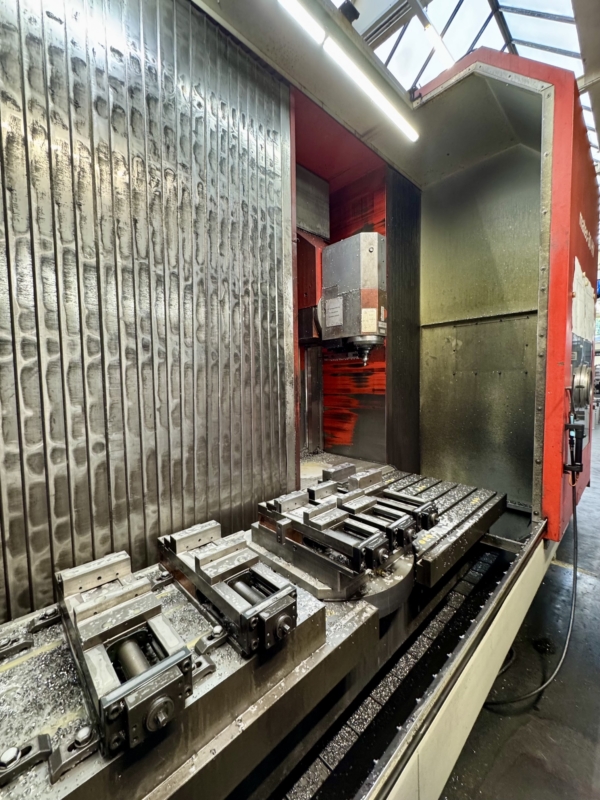

– Arbeitsraum-Vollkapselung mit Dach, komplett geschlossener Arbeitsraum.
Die Beladetüren sind so ausgeführt, dass eine Beladung mit Kran im geöffneten
Zustand jederzeit möglich ist.
– Schutzzaun an der Maschine angebracht
– Stärkere Linearführungen für Y-Achse = 800 mm
X = Gr. 65, Y + Z = Gr. 55
– Faltenbalg mit Stahllamellen
– Spülpistole
– Elektronisches Handrad (tragbar), Fabrikat: HEIDENHAIN HR 410
– Späneförderer
– Arbeitsraumbeleuchtung 2-fach
– Absauganlage
– Druckluft-Kältetrockner
– Sicht- / Maschinenschutzscheiben werden erneuert
– Dokumentation
– CE-Kennzeichnung

Besonderheiten:

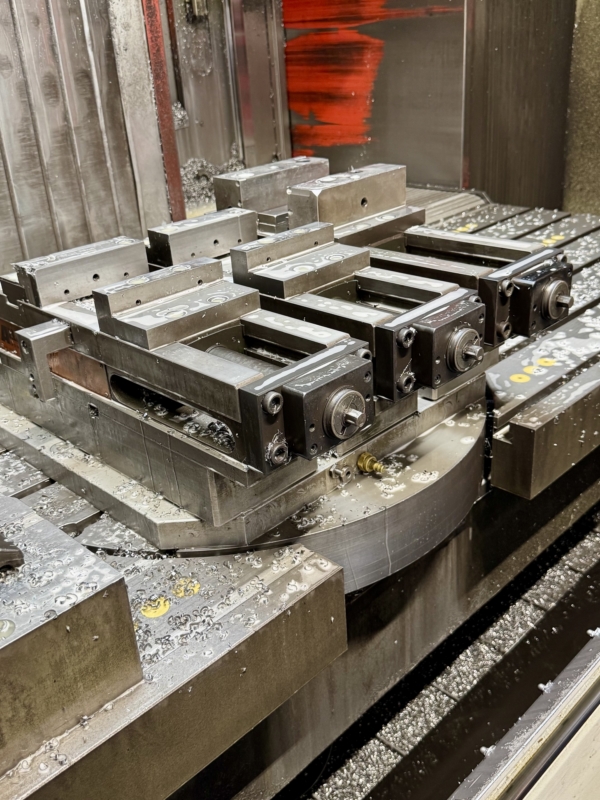

– Nullpunktspannsystem
– Schwenkkopf
– Der CNC-Rundtisch in Verbindung mit dem Schwenkkopf erlauben die 5-Seiten
oder 3D-Bearbeitung von Werkstücken

Der Verkauf beinhaltet keine Spannmittel.

Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben
und zur Ausstattung. – Zwischenverkauf vorbehalten –
